WSG
Poco tempo fa ho ultimato un'altro circuito suonante che non mi sembra proprio il caso di chiamare synth nonostante oscilli bene.
Si chiama WSG (credo che stia per Weird Sound Generator), ha 5 manopole, 2 interruttori, 2 uscite mono (una con l'altra senza filtro) e permette di fare suoni simpatici sopratutto se ci si monta il filtro (opzionale).
Il circuito è semplice ed è opera della mente malata del tipo di MusicFromOuterSpace.com sito davvero fico con schematiche e istruzioni dettagliate per la costruzione di robe molto core tipo Synth (notate la S) o sequencer, mixer, envelope e altre macchinette simpatiche (personalmente sbavo all'idea di Noise Cornucopia prima o poi lo farò).

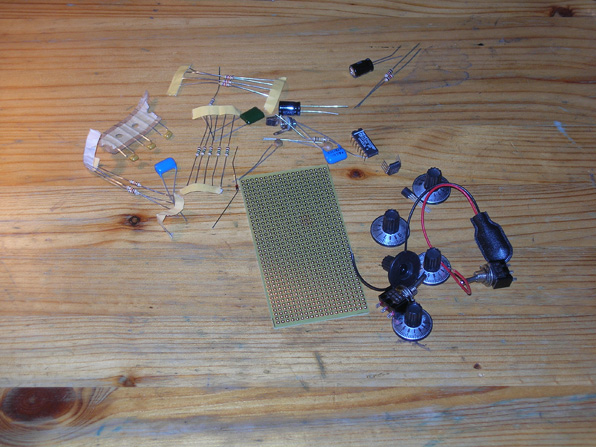

Lo schema lo si può trovare qui e una volta interpretato ho comprato i pezzi.

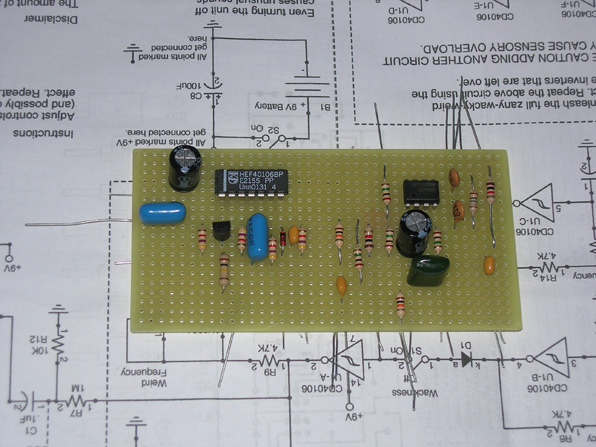

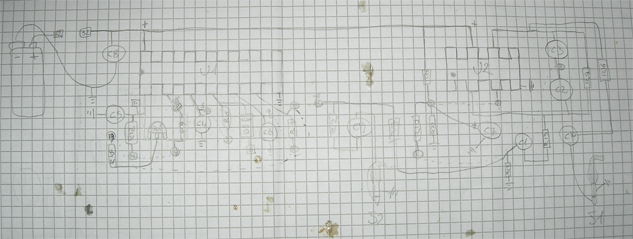

Un po' perchè non mi piacevano i layout pubblicati, un po' per esercizio ho deciso di farmi il mio layout a matita, saldandolo ho scoperto che non è il massimo... troppi ponti, ma funziona! (le macchie non sono caccole... è che ci ho saldato sopra...)
Poi ho montato il tutto e sono andato alla ricerca di un case. Dato che la latta si deforma facilmente (vedi atari) ne ho preso uno in plastica che in princio era un contenitore per oggetti minuti.
In questa foto i pezzi non sono ancora saldati, ma tanto se non ve lo dicevo io non ve ne sareste mai accorti.

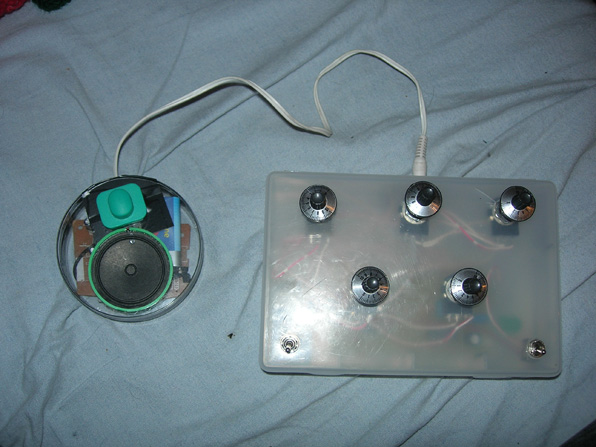

Dopo diverse saldature e qualche foro ecco qui il prodotto finito:
Fico!

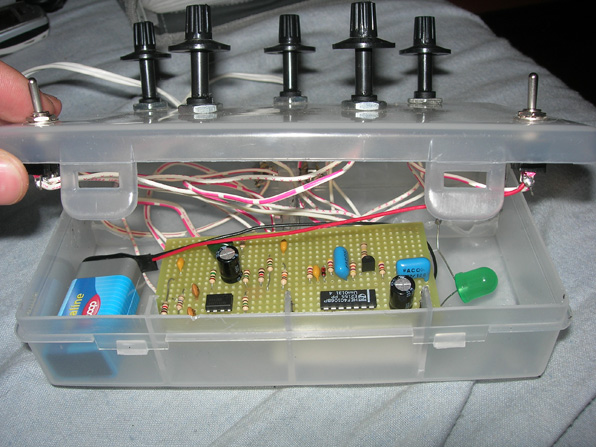

C'ho anche la visione interna:

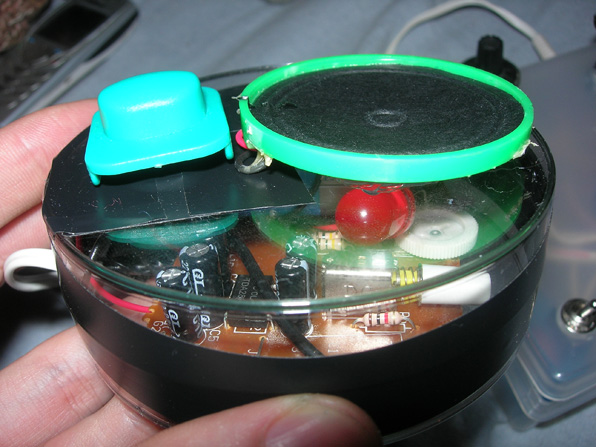

Ho anche fatto un piccolo amplificatore portatile incapsulato in una capsula petri salvata dall'agar e dai batteri. In realtà ho dovuto attaccare il fondo di due capsule perchè in una normale non ci entrava.
L'altoparlante e lo switch li ho presi da una tastierina giocattolo con la quale volevo fare un po' di bending ma che poi ho selvaggiamente distrutto (da allora mi do al DIY che è meglio). Il circuito interno invece deriva da delle vecchie casse da pc dal quale ho tolto il trasformatore e le altre robe che servono per lavorare con la corrente alternata e ci ho attaccato una clip per batterie a 9 volt così è diventato un amplificatore portatile.
Insieme al WSG sta proprio bene e non avendo un'amplificatore vero questa scatolina mi è molto utile.
Nonostante la sua semplicità il WSG ha una gamma di suoni piuttosto ampia e permette anche di regolare la battitura con una manopola apposita.
Se volete farvi un'idea di cosa si può fare con questa macchinetta potete guardare questi video. In realtà qui utilizzo solo una parte dei suoni possibili ma mi piacciono le cose minimali.
Bella!
